Электрокардиография — это метод фиксации и изучения электрических полей, появляющихся в процессе работы сердца. Эти электрические поля дают точное представление о том как функционирует сердечно-сосудистая система. ЭКГ — это недорогой и эффективный метод диагностики в кардиологии.

Принцип ЭКГ

Работа аппарата ЭКГ заключается в том, что датчики, размещенные на теле пациента фиксируют вектор и силу электрического заряда, который создает сердце в процессе работы. Изменения вектора электрического заряда записывается на бумажной ленте в виде графика. Анализ этого графика позволяют сделать вывод о правильности работы сердца и возможных заболеваниях.

Регистрация электрокардиограммы осуществляется в:

трех стандартных отведениях;
в 12 отведениях.

Регистрация ЭКГ в 3 стандартных отведениях

Регистрация электрокардиограммы в 3 стандартных отведениях называется одноканальной ЭКГ. Она позволяет получить общую картину состояния сердца и используется при кардиологическом обследовании пациента при отсутствии специфических жалоб.

Определяется разность потенциалов между:

левой рукой и правой рукой — это показатель работы передней стенки сердца;
между левой ногой и правой рукой — это суммарное отражение 1 и 3 отведений;
между левой ногой и левой рукой — это показатель работы задней стенки сердца.

Эти отведения образуют равносторонний треугольник Эйнтховена, вершины которого расположены на электродах, размещенных на конечностях. В середине треугольника находится электрический центр сердца. Электрод на правой не используется для отведений, а предназначен для заземления.

Линия, соединяющая два электрода одного отведения, называется осью отведения. Когда вектор электрического заряда сердца находится в отрицательной части оси отведения, то записывается отрицательное отклонение — зубцы Q, S, если вектор находится в положительной части оси отведения, то записывается положительное отклонение — зубцы P, R, T.

Регистрация ЭКГ в 12 отведениях

Регистрация электрокардиограммы в 12 отведениях используется при специфических жалобах пациентов для получения дополнительной информации о работе сердечно-сосудистой системы, небольших изменениях, выявления очага ишемии или некроза, причин нарушения проводимости и ритма.

Помимо 3 стандартных отведений определяется разность потенциалов между:

между левой ногой и объединенными руками (aVF) — это показатель работы задне-нижней сердечной стенки;
между левой рукой и объединенными левой ногой и правой рукой (aVL) — это показатель работы левой передне-боковой стенки;
между правой рукой и объединенными левой ногой и левой рукой (aVR) — это показатель работы правой боковой стенки.

Кроме этого используются шесть однополюсных грудных отведений, когда 6 электродов устанавливаются непосредственно на грудную клетку:

V1 и V2 — это показатель работы правого желудочка;
VЗ — это показатель работы межжелудочковой перегородки;
V4 — это показатель работы верхушки;
V5 — это показатель работы левого желудочка и передне-боковой стенки;
V6 — это показатель работы боковой стенки левого желудочка.

Регистрация данных с однополюсных грудных отведений позволяет судить о положении сердца в грудной клетке, величине желудочков, определить гипертрофию правых отделов, оценить состояние предсердий и выявить различные патологии.

Регистрация ЭКГ в 12 отведениях позволяет определить даже небольшие изменения в работе сердца, которые не покажет регистрация ЭКГ в 3 стандартных отведениях.

Показания к ЭКГ

ЭКГ проводится:

при любых заболеваниях сердечно-сосудистой системы;
при подозрениях на такие заболевания, например при болях в груди, одышке, отеках ног;
людям, которые находятся в группе риска развития сердечных заболеваний (имеющим наследственную предрасположенность, страдающим ожирением, атеросклерозом, имеющим вредные привычки – курение, алкоголизм) для выяснения состояния сердца;
в случае риска осложнений со стороны сердца, в частности при гипертонии, после перенесенных инфекционных заболеваний (например, ангины), после инсульта;
при планировании и ведении беременности;
для оценки влияния лекарственных препаратов на организм (в частности для подтверждения отсутствия побочных эффектов при их приеме);
для проверки работы кадиостимуляторов.

Что показывает ЭКГ

Электрокардиография показывает:

частоту сердечных сокращений;
ритм сердечных сокращений;
положение электрической оси сердца;
размеры и расположение сердца;
состояние сердца.

При наличии патологий электрокардиография может выявить:

аритмию;
блокаду;
инфаркт миокарда;
ишемические изменения;
дистрофические процессы;
электролитные нарушения;
синдром Вольфа–Паркинсона–Уайта;
гипертрофию желудочков;
другие патологические процессы в сердце.

Электрокардиограмма здорового человека

Заболевания сердечно-сосудистой системы в развитых странах занимают первое место по смертности. Стоит отметить, что заболевания сердца сильно помолодели за последние годы. На приеме кардиолога можно встретить как людей среднего и пожилого возраста, так и молодое поколение. Ряд болезней сердца протекает практически бессимптомно. Однако, даже при возникновении первых симптомов, мы не бежим к врачу со своей проблемой, а начинаем заниматься самолечением.

Важно! Не стоит самостоятельно ставить себе диагноз и принимать лекарственные препараты, ставя эксперименты над своим здоровьем. Использование современных методов скрининговой диагностики состояния сердечно-сосудистой системы пациента помогают кардиологу в постановке диагноза. Электрокардиография — один из наиболее простых, быстрых и эффективных медом оценки состояния сердечно-сосудистой системы человека.

Перед снятием электрокардиограммы (ЭКГ) проверяется готовность прибора к работе (проводится калибровка). Электроды определенным образом накладываются на конечности пациента, для удобства они отмечены разным цветом. Сигнал от электродов преобразуется в электрокардиограмму и отображается на экране монитора.

Правила проведения ЭКГ

Один раз в 3–6 месяцев рекомендуется проходить процедуру ЭКГ здоровым людям, у которых нет проблем с сердцем. Людям с различными патологиями, в частности с сердечно-сосудистыми, следует снимать ЭКГ не реже чем 1 раз в месяц, так как результат ЭКГ действителен только в течение этого периода времени. Стоит отметить, что процедура снятия ЭКГ является абсолютно безопасной и безболезненной для здоровья человека.

Первый электрокардиограф был изобретен талантливым нидерландский физиологом Виллемом Эйнтховеном. Ученый трудился над созданием прибора целых семь лет и 14 ноября 1903 года представил его человечеству. Прибор мог регистрировать и измерять электрические импульсы, которые появлялись в процессе сокращения сердечной мышцы. Вес прибора достигал 270 кг, чтобы снять электрокардиограмму требовалась помощь пяти человек, при этом пациент должен был погрузить руку и ногу в емкость с жидкостью. Несмотря на это, данное изобретение произвело революционный прорыв в медицине.

Сегодня, аппарат для снятия ЭКГ представляет собой компактное и портативное устройство. Данное устройство получило широкое распространение, используется практически в каждом медицинском учреждении: машины скорой медицинской помощи и реанимации, поликлиники и стационары круглосуточного пребывания. Для проведения процедуры снятия ЭКГ, рекомендуется соблюдать следующие правила:

НЕ употреблять большое количество пищи,
НЕ курить,
НЕ употреблять лекарственные препараты.

Пациенту необходимо раздеться до пояса и принять горизонтальное положение. Перед наложением электродов необходимо обработать их специальным токопроводящим гелем для наилучшего контакта с кожей.

Важно! Для верной расшифровки ЭКГ необходимо записаться на консультацию к кардиологу.

Расшифровка показателей

Сердце, как точный часовой механизм, работает по определенным принципам. Ему присуще:

автоматизм (импульс сокращается произвольно (спонтанно), возбуждая сердце);
возбудимость (возбуждающий импульс активирует работу сердца);
проводимость (орган проводит импульс от места их возникновения его до миокарда);
тоничность (способность сохранение формы сердца во время диастолы);
сократимость (способность сокращаться под действием импульсов);
абберантность (патологическое проведение импульса);
рефрактерность (отсутствие возбуждения клеток миокарда при появлении дополнительных импульсов).

По результатам ЭКГ можно понять общую картину состояния сердца пациента. В покое сердечная мышца электрически нейтральна. Под воздействием возбуждающего импульса формируется биопотенциал (разность потенциалов). В электрокардиографии разность потенциалов, которые мы измеряем, называются отведениями.

Как же правильно прочитать зашифрованное послание от нашего сердца? Типовая ЭКГ человека состоит из пяти положительных и отрицательных колебаний — зубцов, соответствующих циклу сердечной деятельности. Эти зубцы формируются за счет изменения значения амплитуды и высоты сигнала. Зная правильное толкование этих показателей, можно сделать вывод о работе сердечно-сосудистой системы.

Зубцы ЭКГ

Зубцы ЭКГ принято обозначать латинскими буквами — P,Q,R,S,T. Форма и величина этих зубцов отличается в разных электрокардиографических отведениях. На любой ЭКГ выделяют несколько зубцов, сегментов и интервалов, отражающий сложный процесс распространения волны возбуждения по сердцу. Ниже, на рисунке приведен пример нормальной ЭКГ человека:

Рисунок 1. Схема нормальной ЭКГ человека

Значения основных зубцов, представленный на кардиограмме:

Зубец P. Предсердный комплекс, отражает процесс деполяризации правого и левого предсердий. Амплитуда P составляет 0,5–2,5 мм, продолжительность не превышает 0,1 секунды.
Зубец Q. Отражает возбуждение межжелудочковой перегородки (не обязательно с отрицательной амплитудой). Амплитуда Q в норме не более 2 мм (либо составляет 25%R), продолжительность Q не превышает 0,03 секунды.
Зубец R. Обусловлен деполяризацией желудочков.
Зубец S. Отражает возбуждение в базальном слое желудочков сердца. Необязательный отрицательный зубец. Амплитуда S колеблется в больших пределах, но не более 20 мм.
Зубец T. Отражает процесс реполяризации желудочков. Продолжительность не составляет 0,1–0,25 секунды.

Таким образом, наблюдение за электрокардиограммой позволяют характеризовать работу сердца. При наличии различных отклонений в работе сердца, они отображаются на электрокардиограмме отсутствием зубцов или их наличием не свойственному данному отведению, изменением продолжительностью интервалов, полярностью и амплитудой зубцов.

Оценка состояние сердца по электрокардиограмме

Только квалифицированный специалист может верно интерпретировать результат электрокардиограммы. Внимательно изучив ЭКГ, проведя расчет интервалов между зубцами врач способен дать объективную оценку работы сердечно-сосудистой системы. Электрокардиограмма с синусовым ритмом является нормой для здорового человека.

Следует учитывать следующие ключевые аспекты при расшифровке кардиограммы:

Частота сердечных сокращений (в норме не превышает 70 ударов в минуту), общий ритм сердца.
Расчет интервалов между зубцами. Значения интервалов позволяют выявить: ревматизм миокарда, ишемическую болезнь сердца, атеросклероз, миокардит. Стоит отметить, что при сильной патологии измененные промежутки видно сразу.
Электрическая ось сердца (ЭОС) проекция результирующегося вектора возбуждения желудочков во фронтальной плоскости. Измеряется в градусах, считается от изолиний по амплитуде зубца.
Комплекс QRS отражает процесс деполяризации желудочков, измеряется во втором стандартном отведении от начала Q до конца R (рисунок 1). Продолжительность в норме составляет 0,05 — 0,1 секунду.
Сегмент ST соответствует периоду, когда оба желудочка полностью охвачены возбуждением, измеряются от конца S до начала T. Продолжительность ST зависит от частоты пульса. В норме сегмент ST расположен на изолинии, депрессия ST допускается до 0,5 мм, подъем в стандартных отведениях не должен превышать 1 мм. Доктор делает выводы о хаотичности деполяризации и реполяризации сердца.
Возраст, пол и эмоциональное состояние пациента. У пожилых людей наблюдается замедленное сердцебиение, у беременных женщин -учащенное.

Современные аппараты ЭКГ имеют расширенный спектр функций с возможностью автоматической расшифровки кардиограммы, точно регистрируя изменения разности потенциалов. Помимо этого, могут обеспечивают вывод на дисплей основных показателей и даже поставить диагноз. Однако, полностью доверять таким приборам не стоит, а постановку окончательного диагноза лучше доверить врачу — кардиологу.

Электрокардиограмма — это объективное графическое отображение состояния сердца. Простой, быстрый и неинвазивный метод диагностики не имеет противопоказаний. Процедура проведения ЭКГ не займет у Вас много времени, однако позволит выявить заболевания сердечно-сосудистой системы.

Нормальная ЭКГ

На нормальной электрокардиограмме последовательно отображаются:

нулевая линия;
маленький зубец Р — в норме продолжительностью 0,7 — 0,12 секунд и амплитудой 0,5 — 2,5 мм;
небольшой ровный сегмент PQ;
отрицательный зубец Q (может отсутствовать) — в норме продолжительностью 0,03 секунд и амплитудой 0,3 — 0,5 мм;
высокий положительный зубец R, в норме амплитудой 10-19 мм, и отрицательный зубец S, в норме амплитудой 0,2-0,5 мм;
ровный сегмент ST;
округлый положительный зубец Т — в норме продолжительностью 0,12-0,28 секунд и амплитудой не более четверти зубца R;
очень низкий округлый положительный зубец U.

Норма интервалов составляет:

P-Q — продолжительность 0,2 — 0,8 секунд;
P-R — продолжительность 0,18 — 0,2 секунд;
QRST — продолжительность 0,38 — 0,55 секунд;
QRS — продолжительность 0,06 — 0,1 секунд;
S-T — продолжительность 0,35 — 0,44 секунд.

Частота сердечных сокращений

рассчитывается как:

ЧСС = 60/(расстояние между зубцами R * K). K — коэффициент, зависящий от того с какой скоростью снята электрокардиограмма: при скорости 25 мм/c коэффициент — 0,04, а при 50 мм/c коэффициент равен 0,08.

Нормой считается 50-90 ударов в минуту.

Например, если расстояние R составило 20 мм, а кардиограмма снята при скорости 25 мм/c:

ЧСС = 60/(20*0,04) = 75 ударов в минуту (в норме).

Сердечный ритм

оценивается по степени ритмичности кардиограммы. В норме она должны быть повторяющейся с возможными отклонениями до 10%. Для оценки отклонений сравниваются расстояние между зубцами R-R.

При этом сердечный ритм в норме имеет синусовую природу, на что указывает зубец P, который положителен в 1 и 2 отведении и отрицателен в отведении aVR.

В основном такие показатель говорят о том, что сердце здорово. Но стоит помнить, что расшифровку ЭКГ должен делать врач, только он может поставить правильный диагноз, поэтому не стоит расшифровывать электрокардиограмму самостоятельно.

Дальнейшее изучение ЭКГ

После того, как вы усвоили основы ЭКГ и научились уверенно смотреть на электрокардиограмму, зная, что вы на ней должны проанализировать и как интерпретировать основные найденные вами изменения, вам необходимы 2 вещи — в первую очередь практика, а также углубленное изучение отдельных тем по ЭКГ.

Практика по ЭКГ

Главное, что нужно понимать по поводу практики по ЭКГ — она должна быть регулярной. Анализ и интерпретация ЭКГ — это навык, который нужно тренировать. Поначалу может быть трудно, будет возникать множество мелких вопросов по поводу различных деталей. Это нормально, главное пытаться разобрать непонятные вопросы, почаще заглядывать в книги и справочники по ЭКГ.

Через какое-то время просмотра ЭКГ-шек вы почувствуете что-то вроде «точки невозврата», когда вы сможете смотреть на ЭКГ комплексно, уверенно исключая или подтверждая основные патологии. Однако все равно будут встречаться сложные, спорные случаи, которые будут заставлять вас читать более углубленные книги и статьи по ЭКГ и спрашивать советы у коллег.

Где находить ЭКГ для регулярной практики?

Существуют различные источники: атласы, паблики, сайты, видео, программы на смартфоны.

Подписывайтесь на паблики ВКонтакте:

MEDIC: ЭКГ. В этой группе каждый день утром выкладывается ЭКГ с вариантами ответов в виде теста, а вечером дается ответ с анализом основных изменений на ЭКГ. Также здесь можно найти различные источники и статьи по ЭКГ. Ссылка: https://vk.com/medic_ecg
Тесты по ЭКГ. Еще один отличный паблик с тестами по ЭКГ каждый день. Его админ также перевел множество различных книг по ЭКГ с английского языка, создал несколько программ-справочников по ЭКГ для компьютера и телефона, все это можно найти в группе. Ссылка: https://vk.com/club122935445

Сайты:

1. https://lifeinthefastlane.com/ecg-library/ — на этом сайте можно найти множество различных примеров ЭКГ. Также это один из лучших сайтов, который можно использовать как справочник, когда вам что-то непонятно, и даже в какой-то степени как учебное пособие.

2. «Википедия» по ЭКГ: https://en.ecgpedia.org/index.php?title=Main_Page

3. https://www.ecg-quiz.com/

4. https://www.skillstat.com/tools/ecg-simulator — онлайн-симулятор ЭКГ (см.картинку) Попробуйте свои силы в определении ритма на мониторе на скорость! Также можете скачать симулятор ЭКГ себе на компьютер: https://cloud.mail.ru/public/6aLN/9xaABKDea

Еще больше полезных пабликов и сайтов по ЭКГ можно найти в этой статье на «MEDIC: ЭКГ» — https://vk.com/@medic_ecg-ssylki-na-resursy-po-ekg

Патологии в ЭКГ

Электрокардиограмма отличная от нормальной может указывать на различные заболевания и нарушения в работе сердца.

Среди заболеваний могут быть:

аритмия;
гипертрофия предсердий;
блокада;
ишемическая болезнь;
перикардит;
миокардит;
тромбоэмболия;
гипокалиемия;
тахикардия;
нарушения ритма сердца;
инфаркт миокарда.

Аритмия

Аритмия характеризуется тем, что среди нормальных сокращений сердца есть и сокращения с отклонениями от нормы, сердце бьется реже или чаще, чем нужно, размер зубцов кардиограммы не одинаковый в каждом сердцебиении.

Такие особенности ЭКГ могут говорить об аритмии.

Аритмия может быть опасна и приводить к тромбоэмболии, сердечной недостаточности и даже остановке сердца при отсутствии своевременного лечения и помощи.

Гипертрофия предсердий

При гипертрофии левого предсердия на ЭКГ зубец P в 1 и 2 отведении является двугорбым, а в V1 отрицательным и продолжительными.

Гипертрофия миокарда предсердий — это увеличение толщины миокардиальной стенки сердца, в условиях хронической перегрузки работы сердца объемом и давлением. Гипертрофия может привести к аритмии сердца.

Блокада

При блокаде ножек пучка Гиса на ЭКГ наблюдается уширением интервала QRS, а при полной блокаде сегмент ST и зубец Т становятся отрицательными.

Блокада — это замедление проведения электрического сигнала по проводящей системе сердца. Приводит к замедление частоты сердечных сокращений до менее 50 ударов в минуту.

Ишемическая болезнь

При ишемической болезни сердца на ЭКГ сегмент ST слегка опущен, а зубец T имеет неглубокое отрицательное значение.

Ишемическая болезнь представляет собой стеноз коронарных артерий в результате атеросклероза. В результате закупорки артерии может развиться инфаркт миокарда.

Перикардит

При перикардите на ЭКГ наблюдается незначительный подъем сегмента ST от восходящего колена зубца S, обращенный вогнутостью вниз, а зубец Т — положительный. При хроническом перикардите сегмент ST не приподнятый, а зубец Т — отрицательный и острый.

Перикардит — это воспалительное поражение серозной оболочки сердца, проявляющееся в появлении жидкости в области перекарда и фиброзам, что приводит к затруднению работы сердца.

При своевременной диагностике и лечении пациент полностью выздоравливает.

Миокардит

При миокардите на ЭКГ чаще наблюдается депрессия сегмента ST и отрицательный зубец Т. Но не всегда, бывают и другие особенности ЭКГ, которые указывают на миокардит, такие как изменение продолжительности интервала PQ, признаки, указывающие на блокады левой или правой ножки ПГ и нарушение ритма сердца.

Миокардит — это поражение мышечной оболочки сердца в результате воспалительных процессов. Приводит к сердечной недостаточности, одышке, нарушению ритма сердца, дискомфорт, боли в области сердца и другие симптомы.

При обнаружении миокардита положена госпитализация и лечение.

Тромбоэмболия

При тромбоэмболии легочных артерий на ЭКГ сегмент RS — Т смещен вверх и наблюдается отрицательный зубец T в отведениях V1-V4.

Тромбоэмболия представляет собой закупорку сосуда тромбом и нарушение кровотока.

При обнаружении тромбоэмболии необходима срочная госпитализация и лечение.

Гипокалиемия

При гипокалиемии на ЭКГ при начальной форме заболевания наблюдается большая волна U, а при тяжелой форме — депрессия сегмента ST и глубокий отрицательный зубец Т.

Гипокалиемия — сниженная концентрация ионов калия в крови. Может вызывать утомляемость, слабость, нарушение дыхания, кишечную непроходимость и другие нарушения.

Лечение направлено на восполнения уровня калия в организме.

Тахикардия

Тахикардия характеризуется увеличением частоты сердечных сокращений выше 90 ударов в минуту в покое. При тахикардии на ЭКГ может наблюдаться увеличенный сегмент QRS.

Тахикардия это симптом, который указывает на наличие ряда заболеваний чаще эндокринной и нервной систем.

При выявлении тахикардии требуется дальнейшая диагностика для выявления причины и ее устранения.

Инфаркт миокарда

При инфаркте миокарда на ЭКГ в одном случае может наблюдаться как отсутствие подъема сегмента ST и зубца Q, так и подъем и деформация сегмента ST, большой зубец Q и остроконечный отрицательный зубец T.

Инфаркт миокарда — острое, угрожающее жизни заболевания при котором нужна быстрая госпитализация и оперативное лечение.

Инфаркт миокарда возникает из-за тромбоза коронарной артерии, в результате чего возникает закупорка артерии, частичное или полное прекращение кровоснабжения и начало процесса отмирания тканей.

Информативность и диагностические возможности ЭКГ

ЭКГ позволяет выявить:

нарушения сердечного ритма (диагностика различных видов тахикардии, а также мерцательной аритмии, парасистолии и других видов нарушений ритма сердца);
нарушения проводимости сердца. Это приводит к смещению генерации импульса от синусового узла, а также к его блокаде на каком-либо участке сердца;
уменьшение коронарного кровообращения в том или ином участке сердца (ишемическая болезнь сердца);
очаговые изменения сердца (возникшая рубцовая ткань после воспалительных заболеваний, инфаркта миокарда и других заболеваний);
гипертрофию миокарда (утолщение стенок миокарда).

Как проходит диагностика ЭКГ

Процедура электрокардиографии происходит безболезненно и быстро:

Пациент заходит в диагностический кабинет ЭКГ.
Снимает одежду по пояс и закатывает штаны, оголяя голени ног.

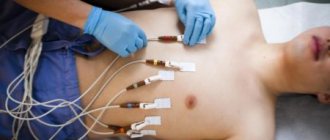

Врач смазывает датчики гелем и прикрепляет к телу пациента, фиксируя их.
Доктор просит пациента принять нужное положение тела на кушетке, стоя или на велоэргометре.
Диагност включает аппарат ЭКГ и начинает записывать диаграмму.
Врач снимает датчики с тела пациента, просит протереть тело салфетками от геля и одется.
Доктор анализирует электрокардиограмму, ставит диагноз, дает рекомендации и дальнейшие указания.

При суточном холтеровском мониторировании врач размещает датчики на теле пациента, которые подключены к небольшому портативному устройству, собирающими данные электрокардиографии непрерывно в течение суток. Датчики и устройство ЭКГ прячутся под одежду и пациент носит их 24 часа. Затем возвращается к врачу, снимает устройство и датчики. Доктор анализирует ЭКГ, делает выводы и ставит диагноз пациенту.

Этапы процедуры снятия ЭКГ

Электрокардиография — метод исследования, при котором происходит регистрация электрических полей сердца, спровоцированных сокращениями сердечной мышцы. В результате специалист получает кардиограмму — изображение графиков кривых. Они могут выводиться на монитор или фиксироваться на специальную бумажную ленту. Для проведения данного вида диагностики необходимо профессиональное медицинское оборудование — кардиограф. Этот прибор состоит из трех обязательных элементов.

Входное устройство, включающее электроды, кабели отведений и их переключатели.
Усилитель сигналов — позволяет усиливать их до необходимой для анализа величины.
Регистрирующий блок для непосредственной записи кардиограммы.

При проведении ЭКГ специалист последовательно работает со всеми этими блоками, соблюдая четкий алгоритм. Он, в свою очередь, подразделяется на несколько этапов:

подготовка к ЭКГ кабинета, оборудования и пациента;
наложение электродов и подключение отведений по определенной схеме;
настройка усиления для корректного отображения сигнала на кардиограмме;
непосредственная запись электрокардиограммы.

Для информативных и достоверных результатов исследования необходимо избежать ошибок на каждом из этих этапов. Поэтому рассмотрим подробнее их алгоритмы и особенности.

Методы ЭКГ

Классический метод
. Регистрация электрокардиограммы в 3 стандартных и 12 отведениях. Электроды крепятся на тело пациента, который лежит на кушетке. Кардиограмма снимается в состоянии покоя.
Векторкардиография
. Электрический вектор работы сердца регистрируется и отображается в виде проекции объемной фигуры на плоскости отведений.
Нагрузочные пробы
. Регистрация ЭКГ, когда пациент находится на велоэргометре при возрастающей ступенчатой физической нагрузке. Чаще применяется для диагностики ишемической болезни сердца.
Холтеровское мониторирование
. Запись электрокардиографии непрерывно в течение суток с помощью специального портативного аппарата.
Прекардиальное картирование
. Электроды матрицей 6х6 фиксируются на грудной клетке пациента, сигналы с которых обрабатываются компьютером. Используется для определения повреждений миокарда при остром инфаркте миокарда.
Внутрипищеводная электрокардиография
. ЭКГ записывается с помощью электрода, введенного в пищевод пациента. Применяется для диагностики блокад и определения состояния предсердий и атриовентрикулярного соединения.
Гастрокардиомониторирование
. Одновременная запись гастрограммы и электрокардиограммы в течение суток. Используется для диагностики гастро- и кардиозаболеваний.
Электрокардиография высокого разрешения
. Регистрация низкоамплитудных и высокочастотных потенциалов, с амплитудой порядка 1—10 мкВ и с применением многоразрядных АЦП (16—24 бита).

Общие правила наложения электродов

При записи электрокардиограммы совершается установка электродов на несколько участков тела. Таким образом обеспечивается проведение электрических импульсов через сердце, а результаты получаются более точными. Правильность расположения клемм является залогом достоверной записи работы сердца.

Общие правила установки электродов:

Кожа в месте наложения электрода обезжиривается с помощью спирта;
Выраженный волосяной покров при использовании многоразовых электродов обрабатывается мыльным раствором (в противном случае волосы сбриваются);
Электроды покрываются специальным гелем, который улучшает электропроводимость (его можно заменить изотоническим раствором, однако делать это не рекомендуется, так как контакт ухудшится);
Использование марлевых прокладок вместо специального геля также не является альтернативой гелю, так как они быстро высыхают (абсолютно запрещены такие прокладки для длительных исследований, например, холтеровского мониторирования);
Важно соблюдение правил техники безопасности при работе с электроприборами, в частности заземление (не требуется при записи ЭКГ с помощью портативных электрокардиографов, работающих на батарейках).

Все электроды подразделяются на многоразовые и одноразовые. Преимущества и недостатки есть у каждого вида и, как правило, вариант для записи подбирает медицинский персонал.

Особенности одноразовых электродов

Приобрести одноразовые электроды можно в интернет-магазине Авицена-мед, где продаются только качественные элементы итальянского производства. Они подойдут для суточных мониторингов или стрессовых тестов, где подразумевается физическая активность пациента.

Достоинства одноразовых электродов:

Отсутствие риска передачи инфекционных заболеваний;
Простота в установке (медики считают их более практичными);
Высокая степень приклеивания (не спадают при длительном использовании);
Хорошая проводимость и качественный контакт;
Подходят для пациентов с усиленным потоотделением.

В отличие от одноразовых электродов, многоразовые конструкции часто используются в государственных учреждениях, так как более экономичные и крепкие.

Расшифровка ЭКГ

Расшифровкой электрокардиограммы занимается врач, только он может выявить заболевания, поставить правильный диагноз и дать дальнейшие направления. Человеку без медицинского образования заниматься расшифровкой ЭКГ не следует.

При расшифровке электрокардиограммы диагност обращает внимание на продолжительность, амплитуду, форму, частоту, повторяемость и прочие параметры следующих элементов кардиограммы:

зубец Р;
сегмент PQ;
зубец Q;
зубец R;
зубец S;
сегмент ST;
зубец Т.

Основные правила в размещении электродов

Чтобы записать ЭКГ, нужно установить электроды на специальные точки на теле. Только так будет возможность правильно записать электрические импульсы, которые вырабатывает сердце. Именно правильное расположение клеммы обеспечивают четкую запись кардиограммы. Обязательно смазать место наложения электрода при ЭКГ спиртом.

Если у пациента много волос на теле, то нужно обработать кожу раствором мыла или побрить волосы. Для лучшей электропроводимости нужно смазать каждый электрод гелем. Если геля под рукой не оказалось, можно взять изотонический раствор или марлевые прокладки. Но если исследование продолжительное, тогда использовать марлевые прокладки нельзя.

Если используются стационарные ЭКГ аппараты, то нужно обязательно заземлять.

Электроды бывают одно- и многоразовые. Выбор электродов зависит от предпочтений медицинского сотрудника, выполняющего ЭКГ.

экг как правильно делать

Когда нужно делать ЭКГ

Электрокардиографию следует делать в следующих случаях:

Направления терапевта или другого врача;
В профилактических целях 1 раз в год после 40 лет;
Боли в грудной клетке или под лопаткой;
Затрудненное дыхание;
Отек конечностей и лица;
Отдышка в состояния покоя;
Повышенное артериальное давление;
Хронические заболевания опорно-двигательного аппарата.

Когда и кому нужно проходить диагностику сердца

Врач назначает это диагностическое исследование в следующих случаях:

высокое артериальное давление;
боли в груди, одышка;
головокружения или обмороки;
шумы в сердце;
нарушен сердечный ритм;
ревматизм;
диабет.

Электрокардиограмму назначают также при передозировке некоторыми медпрепаратами. ЭКГ является частью обследования во время прохождения диспансеризации, проф. осмотра, беременности, подготовке к операциям.

Это не исчерпывающий перечень случаев, когда необходима ЭКГ. Кроме этого, она выполняется т без направления врача.

Стоимость ЭКГ в нашей клинике

Мы оказываем следующие услуги в области кардиологии и ЭКГ диагностики:

Прием кардиолога первичный — 1500 рублей;
Прием кардиолога повторный — 1400 рублей;
ЭКГ с расшифровкой — 500 рублей;
ЭКГ без расшифровки — 250 рублей;
Расшифровка ЭКГ, сделанной в другой клинике — 300 рублей;
Суточное мониторирование ЭКГ по Холтеру — 2200 рублей;
Комплексное суточное мониторирование АД + ЭКГ по Холтеру — 3500 рублей;
Велоэргометрия (нагрузочные пробы) — 1800 рублей;
Программа «здоровое сердце» — 6500 рублей;
Суточное мониторирование АД — 1700 рублей;
Тропаниновый тест — 400 рублей.

Записаться на ЭКГ к врачу можно через онлайн форму на сайте или по телефонам 8

и
+7 (4872) 49-57-57
.
Все статьи »

Фиксация электродов в грудных отведениях

Если проводится одноканальное исследование, то применяют всего один электрод. Но в современных ЭКГ для более точной диагностики в большинстве случаев используют 6. Они обозначаются латинской буквой V и накладываются в следующих точках:

V1 — у правого края грудины в 4-ом межреберье, подключается красный провод;
V2 — также в 4-ом межреберье, но уже по левому краю грудины, цвет провода — желтый;
V3 — в середине между 4-ым и 5-ым межреберьями по левой линии, подключаем зеленый кабель;
V4 — по срединно-ключичной линии в 5-ом межреберье, цвет провода — коричневый;
V5 — по передней подмышечной линии в 5-ом межреберье, подсоединяется к черному кабелю;
V6 — в середине подмышечной линии на одном уровне с V450м, цвет провода синий (возможно фиолетовы).

Как подготовиться к процедуре, как она проводится, кто делает расшифровку

Особой подготовки электрокардиография не требует. Пациент может пройти обследование в любое время. Перед посещением кабинета функциональной диагностики нужно позаботиться о своем внешнем виде, так как придется обнажить грудь, предплечья и голени, к которым крепятся электроды.

Важно! Перед проведением обследования не рекомендуется переедать, курить, волноваться, посещать спортзал или бегать, употреблять алкоголь, кофе, энергетики.

Снятие ЭКГ выглядит следующим образом: пациент освобождает от одежды необходимые участки тела и укладывается на кушетку. Врач или медсестра обезжиривает кожу специальным средством (либо водой), чтобы «присоски» лучше контактировали с телом, накладывает электроды, включает прибор и делает запись. С полученными результатами и предварительной расшифровкой пациент отправляется к лечащему врачу.
